描述
CERIO ANT-18AD 是5GHz 2×2 戶外型指向性18dBi 遠距高功率面板天線，支援5.1 至5.9 GHz 頻率並提供高訊號效能在 IEEE 802.11a/an/ac/ax WiFi 無線環境。支援柱掛/壁掛安裝方式，使用高抗UV 防紫外線塑膠材質 (PC-122U) 配合鋁合金製金屬材質高密封IP68 防水結構設計有效預防滲水與防繡。
CERIO 戶外型指向性天線提供了極化雙性訊號特性，讓原本11ac/ax 2T2R MIMO 需要多組面板天線應用，現在可利用此ANT-18AD 極化雙性訊號的2 組N-Type 接頭進行低衰減RF 天線用線與無線基地台連接，使用者只需安裝1 組ANT-18AD 單一面板天線即可完成原本需要多組面板天線的11ac/ax 2T2R MIMO 應用。讓使用者可以於11ac/ax 2T2R MIMO 多重無線接收與傳送資料，享受更高速、距離更遠的完美解決方案。
- 支援5Ghz 5.1~5.9Ghz IEEE 802.11a/an/ac/ax 頻段。
- 戶外型指向性遠距18 dBi 高功率特色。
- 直立安裝: 水平角度18°, 垂直角度14°
- 橫立安裝: 水平角度14°, 垂直角度18°
- 超高性能的完美表現。
- 通過IP68 防水防護等級適用於各種氣候的應用。
- 通過風洞測試17級陣風認證。
- 極化雙性設計，支援兩個N-Type (Female) 連接頭。
- 包裝已配置SUS304 不銹鋼單軸可調式壁掛/柱掛專用支架組 (OW-PKUR)。(請另參考OW-PKUR 詳細規格介紹)
- 高密封性機體結構，抗UV 耐高溫與鋁合金與不銹鋼材質結合設計，有效耐候與延展使用壽命。
產品外觀尺寸
可調式柱掛安裝套件(OW-PKUR)

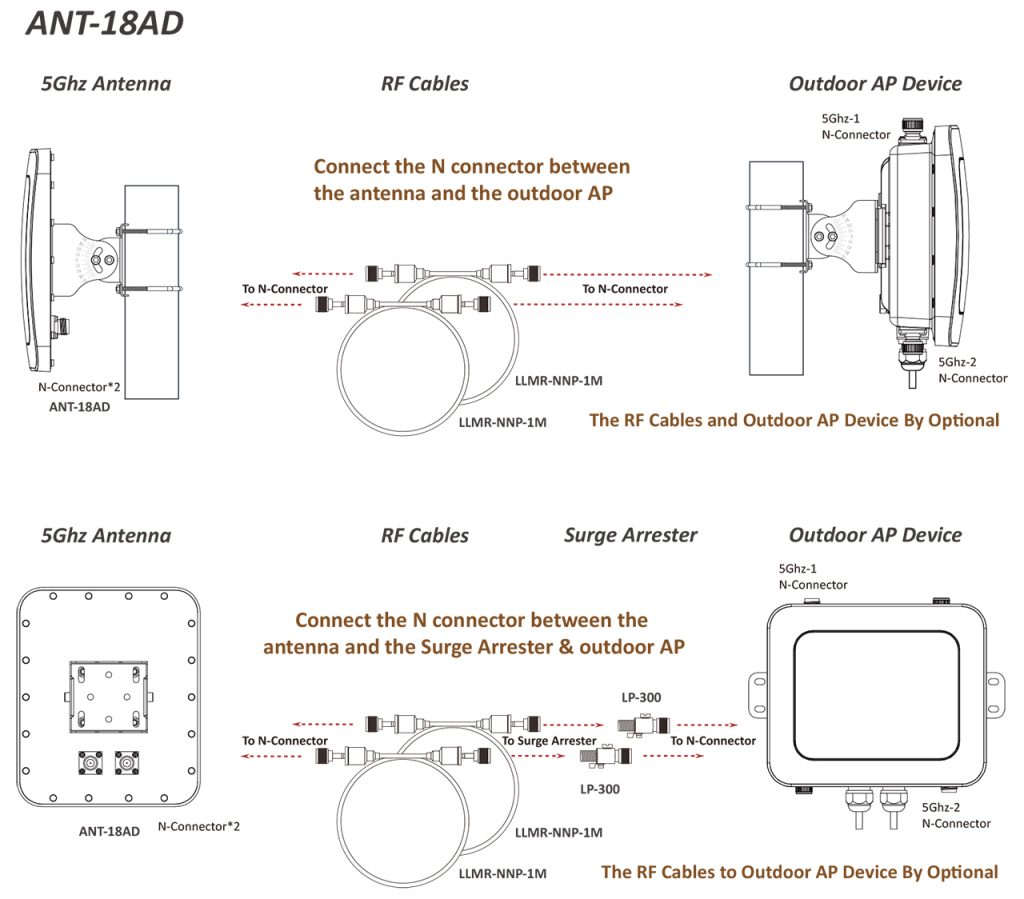

產品應用
天線角度與覆蓋範圍
天線方向圖
CERIO ANT-18AD 是5GHz 2×2 戶外型指向性18dBi 遠距高功率面板天線，支援5.1 至5.9 GHz 頻率並提供高訊號效能在 IEEE 802.11a/an/ac/ax WiFi 無線環境。支援柱掛/壁掛安裝方式，使用高抗UV 防紫外線塑膠材質 (PC-122U) 配合鋁合金製金屬材質高密封IP68 防水結構設計有效預防滲水與防繡。
CERIO 戶外型指向性天線提供了極化雙性訊號特性，讓原本11ac/ax 2T2R MIMO 需要多組面板天線應用，現在可利用此ANT-18AD 極化雙性訊號的2 組N-Type 接頭進行低衰減RF 天線用線與無線基地台連接，使用者只需安裝1 組ANT-18AD 單一面板天線即可完成原本需要多組面板天線的11ac/ax 2T2R MIMO 應用。讓使用者可以於11ac/ax 2T2R MIMO 多重無線接收與傳送資料，享受更高速、距離更遠的完美解決方案。
- 支援5Ghz 5.1~5.9Ghz IEEE 802.11a/an/ac/ax 頻段。
- 戶外型指向性遠距18 dBi 高功率特色。
- 直立安裝: 水平角度18°, 垂直角度14°
- 橫立安裝: 水平角度14°, 垂直角度18°
- 超高性能的完美表現。
- 通過IP68 防水防護等級適用於各種氣候的應用。
- 通過風洞測試17級陣風認證。
- 極化雙性設計，支援兩個N-Type (Female) 連接頭。
- 包裝已配置SUS304 不銹鋼單軸可調式壁掛/柱掛專用支架組 (OW-PKUR)。(請另參考OW-PKUR 詳細規格介紹)
- 高密封性機體結構，抗UV 耐高溫與鋁合金與不銹鋼材質結合設計，有效耐候與延展使用壽命。
產品外觀尺寸
可調式柱掛安裝套件(OW-PKUR)
產品應用
天線角度與覆蓋範圍
天線方向圖
| 硬體規格 | |
| 天線類型 | 戶外型指向性面板式(Horizontally-Polarized 水平極化) 雙極性天線 |
| 支援頻率範圍 | 5.1 ~ 5.9GHz (11a/an/ac/ax) |
| 支援無線網路標準 | 支援 IEEE 802.11a/an/ac/ax MIMO 5Ghz 無線頻段 |
| 功率值(Gain) | 18 dBi |
| 駐波比(V.S.W.R) | ≦2.0 |
| 束波角度 | 直立安裝: 水平角度18°, 垂直角度14° 橫立安裝: 水平角度14°, 垂直角度18° |
| 極化角度 | 垂直 & 水平(線性) |
| 輸入阻抗 | 50 歐姆 |
| 材質 | 抗UV 防紫外線塑膠材質PC-122U + 2t 鋁合金 |
| 連接頭 | N-Type Female |
| 安裝方式 ( 結合OW-PKUR 專用支架 ) | 支援可調式柱掛/壁掛安裝 |
| 結構調整 ( 結合OW-PKUR 專用支架 ) | 搭配SUS304 M6 不鏽鋼U 型卡栓: 使用範圍/可用內徑：Ø 34mm – Ø 54mm 搭配SUS304 不鏽鋼O 型束環: 使用範圍/可用內徑：Ø 30 – Ø 90mm 水平柱掛軸心: 360°水平旋轉 上下角度: 最大上仰角40° 下俯角40° |
| 操作溫度 | -50˚C – + 85˚C |
| 儲存溫度 | -50˚C – + 85˚C |
| 環境濕度 | 5~ 90 % (非凝結狀態) |
| 防水防護等級 | 通過IP68 防水防護等級認證 |
| 最大承受風力等級 | 通過風洞測試17級陣風認證 |
| 尺寸 | 天線: 201*241*32.2 (L x W x H)mm 支架: 83*85*78 (L x W x H)mm |
| 重量 | 812g |
| 生產區域 | TW |
| 安全規範 | 符合RoHS |
| 包裝內容 | |
| ANT-18AD 主體 | x1 |
| 可調式壁掛/柱掛安裝套件(OW-PKUR) | x1 |
| 快速安裝使用手冊 | x1 |
| 產品保證卡 | x1 |
