描述

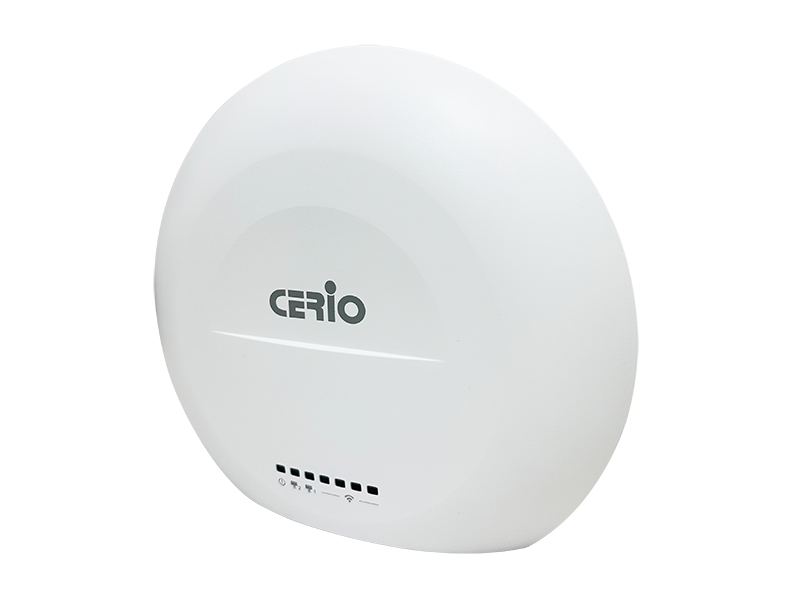

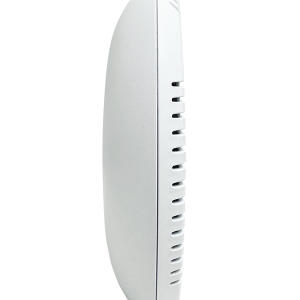

CW-500 R3
eXtreme High Power WiFi6 Tri-Radio AX4200 功能型掛式 PoE 高速無線基地台 (500mW)
CERIO CW-500 R3 eXtreme High Power WiFi6 Tri-Radio AX4200 功能型掛式 PoE 高速無線基地台，是一款WiFi6 11ax 2.4/5GHz/5GHz的三頻無線基地台，為超高速AX4200機種，可同時提供2.4GHz、5GHz Radio1 和5GHz Radio2頻段的無線訊號。使用新世代WiFi6 (802.11ax) 4核1.8Ghz高運算時脈處裡晶片，支援最新MU-MIMO 和最新WiFi6正交分頻多重存取 (OFDMA)功能，最多可支援250個用戶端設備，可同時支援上傳和下載一次傳送多個數據同時到多個無線設備，有效提升傳輸效率。
R3 搭配完善的操作運作模式
強化”三頻”無線基地台的應用架構與效益
CW-500 R3硬體設計使用高功率無線放大晶片，除了訊號加大範圍外，且讓訊號傳輸更加穩定。內建三頻2×2 (2.4G / 5G / 5G) 5dBi共6組全向性天線以達到無線MU-MIMO多重輸入與輸出的高速傳送與接收。支援一個1G Ethernet及一個2.5G Ethernet乙太網路埠，且皆支援IEEE 802.3at PoE+(PD in) 網路受電功能，利用CAT 5e乙太網路同時傳輸電源及資料，省去電源建置的問題。
搭載CenOS 5.0軟體核心，支援CAP模式集中管理功能來管理無線AP，最多可同時管理128台無線基地台，基地台模式支援認證功能(AAP 認證入口無線基地台)，內建802.1x RADIUS Server 帳戶功能，且AAP模式也支援Repeater與WISP 運作模式，讓使用者在無線基地台的建立或延伸無線基地台的環境佈署架構可輕而易舉達成，非常適合用於企業、廠房、會議廳、學校等佈署及WISP應用。
產品特色
- 一個2.4GHz頻段支援IEEE 802.11bgn/ax 2Tx/2Rx無線規範，最大傳輸速率為574Mbps(Radio 0)。
- 兩個5GHz頻段支援IEEE 802.11 an/ac/ax 2Tx/2Rx無線規範，最大傳輸速率分別為1200Mbps (5GHz-1) 及 2400Mbps (5GHz-2)。
- 支援eXtreme Power 500mW於2.4GHz與5GHz高輸出功率。
- 支援最新11ax低密度同位檢查 (LDPC)功能，可以有效率進行錯誤校正，並支援時空區塊編碼 (STBC)與傳送波束成形 (TxBF)等技術功能，得以提升訊號範圍與提升無線傳輸效能。
- 支援一個1G Ethernet及一個2.5G Ethernet乙太網路埠，兩種速率網路埠皆支援PoE受電功能，可依環境uplink鏈路架構調配相對的速率埠來選擇PoE輸入使用。
- 內建三頻 (2.4G / 5G / 5G) 5dBi共6組全向性天線以達到無線MU-MIMO高速傳送與接收。
- 操作模式 : 包含無線地台模式(AP Mode)、集中式控管平台模式(CAP Mode)、Client Bridge模式(ClientBridge Mode)、WISP模式(WISP Mode)及Router 模式(Router Mode)。
- 內建標準RADIUS認證伺服器，最大可建置50組User Accounts。
- 提供網頁式可客製化入口登入頁面與登出頁面自行編制功能。
- Cerio CenOS核心軟體支援集中式控管平台( CAP )模式控管，最多可同時管理128台無線基地台。
- 在AP 模式2.4GHz及5GHz各支援 16 組Multiple-VLAN (ESSID)，最大支援達48組Multiple-VLAN。
- 在AP 模式2.4GHz及5GHz各自使用AP模式支援8組WDS橋接，最大支援達24組WDS橋接功能。
軟體重要功能
- 內建基本802.1x RADIUS 認證伺服器帳戶資料庫功能，適合中小環境需求，免去另外架設伺服器，與支援指向RADIUS 認證伺服器帳戶設定功能，以配合大型環境整合帳戶需求。
- 內建時間政策機制可設定多組時間排程，並可應用至無線定時開關，IP/MAC過濾定時啟用，及其他安全機制定時啟動等。
- 網頁認證功能支援遠端RADIUS 伺服器，Local Account本機帳戶，第三方 OAuth2.0，POP3伺服器，遠端MAC批量認證以及訪客功能等認證服務。
- 無線基地台群組管理–對群組內多台無線AP進行控制性設定，快速完成原本複雜繁瑣的多台設定。
- 每組SSID支援設定標準802.1q VLAN Tag標記，並支援設定4096組VLAN Tags標記能力。
- AP模式下的無線存取限制，支援MAC過濾與無線帳號網頁認證之外，且支援WEP、WPA/WPA2 /WPA3 Personal、WPA/WPA2/WPA3 Enterprise及802.1x連線加密方式。
- QoS (Quality of Service) 支援頻寬管理及流量優化。
- 支援對網路認證各個使用者頻寬上傳/下載速度限制與整體最大頻寬上傳/下載速度限制控制。
- 支援最新Band steering頻段切換轉向技術，在5Ghz運作下，用戶端使用雙頻網卡時，可利用優選5Ghz的連接機制，完善有效分流負荷的目的。
- 支援802.11f IAPP無線網路漫遊功能外，更支援最新802.11r/k快速無線漫遊技術。
- 支援Ping Watchdog 問題自動監測，並可設定反覆重啟以確保正常運作，方便管理者無需因網路當機問題而費心管理。
- 作業軟體支援可定時系統重啟功能，管理人員可以依自己需求於每日或每週或每月讓機器時間到時自動釋放重啟。
- 支援進階Telnet and SSH介面管理功能。
- 介面支援GUI監看狀態頁面，系統狀態、VAP無線用戶網路狀態，供管理者完善分析管理。
硬體重要功能
- 2.4GHz頻段支援標準IEEE 802.11bgn/ax 2Tx/2Rx無線規範，最大傳輸速率574Mbps。
- 兩個5Ghz頻段支援標準IEEE 802.11 an/ac/ax 2Tx/2Rx無線規範，最大傳輸速率1200Mbps與2400Mbps。
- 硬體式嵌入功率放大晶片及高靈敏度接收器，在環境應用中提供室內無線佈署可靠的性能。
- 支援eXtreme Power 500mW輸出功率於2.4Ghz頻段與500mW 輸出功率於兩個5Ghz 頻段。
- 內建三頻6組增益天線( 2.4G/5G/5G 2×2 5dBi ) 全向性天線，以達到無線MU-MIMO多重輸入與輸出高速傳送與接收。
- 支援一個1G Ethernet及一個2.5G Ethernet乙太網路埠，且任一埠皆支援IEEE 802.3at PoE標準，可對PoE供電埠透過RJ45傳輸線傳輸網路資料外，亦可接收供電之訊號源，同時也支援DC接頭介面，供DC12~56V變壓器電源直接輸入供電運作。
- 具有目標喚醒時間 (Smart AP TWT)功能，讓無線存取裝置於非必要傳輸時都可保持休眠省電機狀態。
- 採用OFDMA存取技術，讓多個使用者在不同存取頻寬下同時傳輸，增加傳輸效率與不延遲。
- 支援802.11ax BSS Coloring空間重複使用機制，提升高密度AP部署環境下不互相干擾的服務效率。
- 調變模式支援高階11ax的1024QAM調變方式，比傳統的256QAM提升更高的傳輸效率。
- 內建AES 128,256/SHA 1-96,128,256,512/3DES 1-96, MD5-96/CCM等硬體式加密演算加速引擎。
- 硬體晶片支援硬體式看門狗 ”Hardware Watch Dog” 功能，內建常態偵測異常無回應時，硬體自動重啟以達到更佳的永續自動再連線使用機制。
- 輕易簡單置放於桌面或安裝於壁掛牆壁上與吸頂頂掛於天花板上安裝。
| 軟體系統支援 | |
| 可搭載作業系統 | Cerio CenOS 5.0 核心軟體 |
| 產品標準及硬體規格 | |
| 支援網路規範 | IEEE 802.11 p/n/a/ac/ax compliant IEEE 802.11d/h/i/j/u/v/w IEEE 802.3 / IEEE 802.3u IEEE 802.3af/at Power Over Ethernet compliant IEEE 802.11Q VLAN IEEE 802.11r/k Fast Roaming IEEE 802.11e WMM IEEE 802.1x RADIUS IEEE 802.3az EEE |

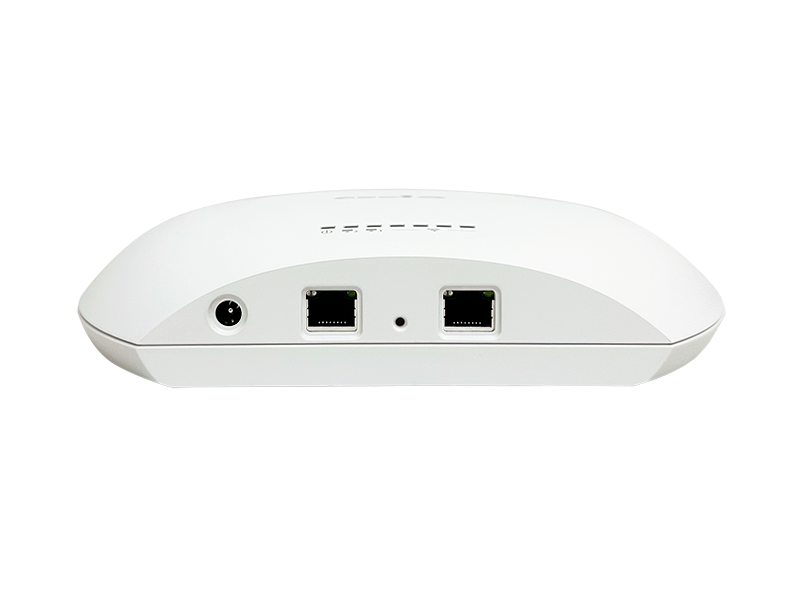

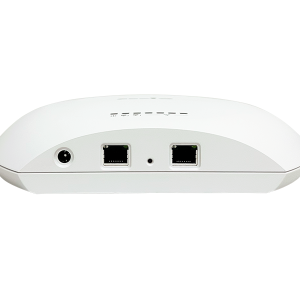

| 有線網路結構 | RJ45 10/100/1000M Ethernet Port x 1 RJ45 10/100/1000/2500M Ethernet Port x 1 (Both supports Power over Ethernet 802.3.af/at PoE in ) |
| Reset 快速重置鍵 | 回復出厰預設值 |

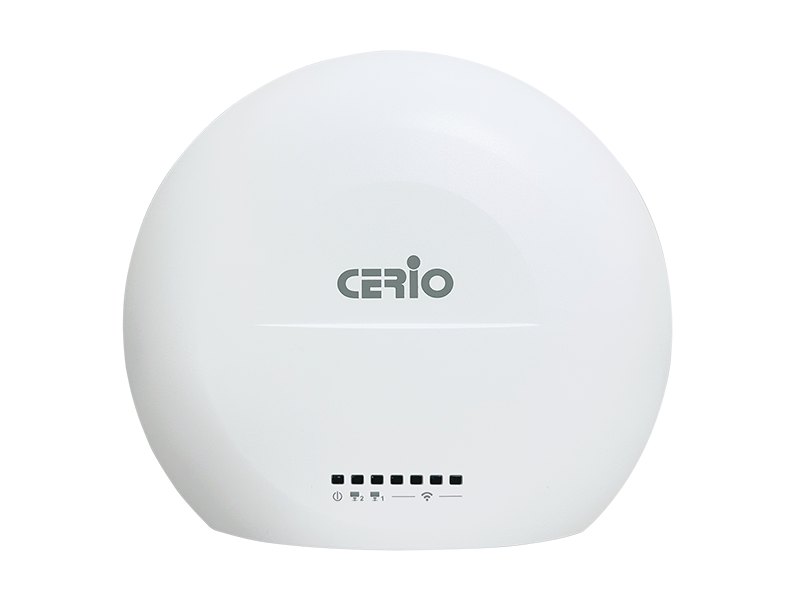

| LED燈號顯示 | PWR (Power) x 1 ETH1 : 1Gb (PoE In) x 1 ETH2 : 2.5Gb (PoE In) x 1 2.4GHz 無線網路 x 1 5GHz-1無線網路 x 1 5GHz-2 無線網路 x 1 WiFi MESH無線網路 (需有支援MESH機種時作用) x 1 |
| 無線網路規格 | |
| 資料傳輸速率 | IEEE802.11b : 1 / 2 / 5.5 / 11Mbps (auto sensing) IEEE801.11g : 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps IEEE802.11n : 400Mbps (@ 40MHz 64QAM) IEEE802.11ac : 867Mbps (@ 80MHz 256QAM) IEEE802.11ax : 574Mbps(@ 40MHz 1024QAM) IEEE802.11ax : 1200Mbps(@ 80MHz 1024QAM) IEEE802.11ax : 2400Mbps(@ 160MHz 1024QAM) |
| 射頻空間串流 | 2.4Ghz : SU-MIMO (2ss), DL MU-MIMO (2ss, 2 users), UL MU-MIMO (STA mode only, 2ss), DL-OFDMA (8 users), UL-OFDMA (4 users) 5Ghz-1: SU-MIMO (2ss), DL MU-MIMO (2ss, 2 users), UL MU-MIMO (STA mode only, 2ss), DL-OFDMA (8 users), UL-OFDMA (4 users) 5Ghz-2: DL MU-MIMO for HE160 and VHT160 (2ss, 2 users), UL MU-MIMO for HE160(2ss, 2 users), DL/UL MU-OFDMA (37 users) |
| 支援頻率範圍 | IEEE802.11nbg : 可支援 2.412 ~ 2.472 GHz IEEE802.11a/an/ac/ax : 可支援 5.180 – 5.240 & 5.725 – 5.825 GHz |
| 頻道頻寬 | IEEE802.11b/g/n : 20/40MHz IEEE802.11ac : 40/80MHz IEEE802.11ax : 40/80/160MHz |
| 存取方式 | OFDMA on top CSMA / CA , Spatial Reuse / BSS Color |
| 調變方式 | IEEE802.11b : DSSS (DBPK,DQPSK,CCK) IEEE802.11a/g/n : OFDM(64-QAM,16-QAM,QPSK,BPSK) IEEE802.11ac : OFDM (256-QAM, 64,-QAM, 16-QAM, QPSK,BPSK) IEEE802.11ax : OFDMA (1024-QAM, 256-QAM, 64,- QAM, 16-QAM, QPSK,BPSK) |
| 運作頻道 | 2.4GHz : 1-13 5GHz : 36-64, 100-140, 149-165(視所在區域之規定網域而定) |
| 傳送功率 | 2.4Ghz : Max : 27 ± 1 dBm 5Ghz-1 : Max : 27 ± 1 dBm 5Ghz-2: Max : 27 ± 1 dBm |
| 接收敏感度 | 2.4Ghz : Max : -96 dBm 5Ghz-1 : Max : -92 dBm 5Ghz-2 : Max : -92 dBm |
| 環境及特性 | |
| 操作溫度 | 0 °C ~ 40 °C |
| 儲存溫度 | -40 °C ~ 70°C |
| 操作溼度 | 10% – 95% 非凝結狀態 |
| 儲存溼度 | 10% – 95% 非凝結狀態 |
| 天線 | 內建三頻2×2 (2.4G / 5G / 5G) 5dBi共6組全向性天線 |
| 安裝方式 | 支援桌面置放/壁掛/ 吸頂頂掛安裝 |
| 電力消耗 | 20Watt (待機) / 28Watt Max (最大無線存取使用時) |
| 電源需求 | IEEE802.3at 52~57V PoE In 或DC Jack 12~56 VDC In |
| 尺寸( W x L x H ) | 220 x 191.4 x 41.3mm |
| 重量 (g) | TBD |
| 外殼材質 | Plastic |
| 生產區域 | TW |
| 安全規範 | CE, FCC, NCC planning and RoHS Compliant |
| 包裝內容 | |
| CW-500 R3 本體 | x1 |
| PoE 電源裝置及AC電源供應器組 | x1 |

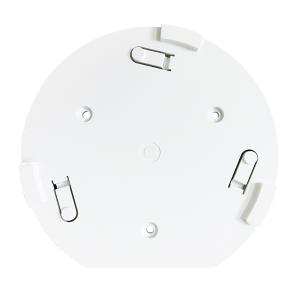

| 壁掛/頂掛安裝托架套件(包含安裝螺絲組) | x1 |
| 快速安裝導引手冊 | x1 |
| 產品保證卡 | x1 |
