描述
產品特色
- 符合 IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3bz 2500/5000 BASE-T, IEEE 802.3at PoE+, 802.3af PoE 等標準規範。
- 支援1/2.5/5Gbps Multi Gigabit 網路標準。
- POE-PD04S+ 可將非具有PoE IEEE 802.3at /802.3af 受電設備連接到PoE Switch 或PoE 電源供應器。
- 支援DC 電源輸出熱切換功能，可於運作中隨意切換12VDC , 19VDC 或 24VDC 三種電壓模式。
- 以30Watt以上Active或Passive POE作為輸入時，最大拆解電力後供電輸出能力可達27Watts。
- 支援具有電源與資料同時傳輸的乙太網路PoE 網路線來源經由本裝置轉換拆離分為DC 接頭電力輸出與僅有網路線的資料輸出。
- 支援電源反向急性保護設計，自動重啟保護任何短路的可能產生，將有效減少短路造成損壞。
- LED 燈號支援電源狀態與三種電壓12VDC , 19VDC 或 24VDC 使用模式顯示。
- 包裝內附時下最大眾化之DC 2.1mm(PHY)內徑to DC 2.1mm(PHY) DC cable。
- 支援桌上置放，壁掛安裝及多台串接組合，讓使用者更靈活運用。
產品功能
CERIO POE-PD04S+ 具有硬體熱切換防止過載導致故障的優良設計，可有效防止不同電壓伏特瞬間切換導致的故障，在運行期間改變電壓輸出時，設備不會因此造成任何損壞，使用更放心更便利。利用乙太網路供電並支援Multi Giga / Giga / Fast 乙太網路速率。對於您原本需求DC 12V 或19V 或24V 電壓之網路裝置或其他非網路裝置，可利用此POE-PD04S+ 搭配隨貨附的大眾規格DC to DC Cable 輸出電力給您的裝置。對於設置於無法或不方便安裝AC 電力插座的無PoE 受電的設備，如無線網路裝置或無線寬頻路由器或無PoE PD 受電功能之需高耗電量的PTZ 網路攝影機等提供方便的電力使用。
長距離應用
CERIO POE-PD04S+ 支援Multi Gigabit PoE 網路線受電使用，並可經受電後將POE拆解電力DC埠與資料網路埠，藉由網路線再延伸最高總長達100M ( 328英尺 ) 若傳輸速度達到Multi Gigabit 速率，建議使用Cat 5e以上乙太網路線較能滿足100M的距離。
突波保護
CERIO POE-PD04S+ 支援ESD 靜電放電保護及乘載放電防突波及確保設備安全等設計。
附加效益
CERIO PoE 網路電源接收分配器除了設計輕巧與極具成本效益之附加效益外，且方便於網路規劃以及產品可靠性高。
簡易安裝
可隨插即用，不需任何軟體配置。
產品應用

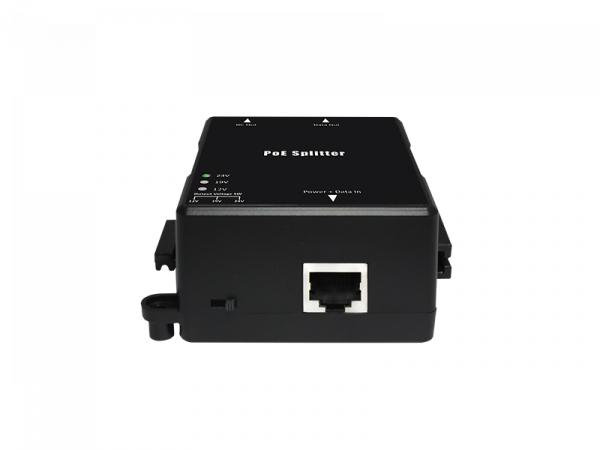

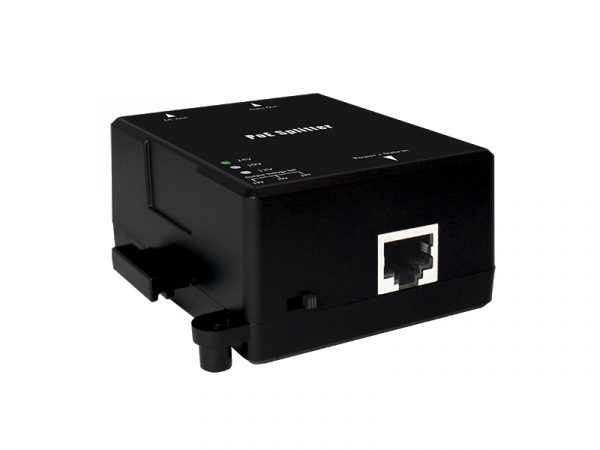

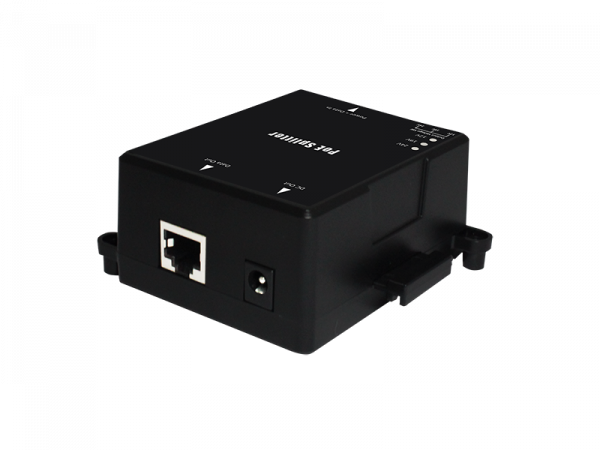

硬體外觀
產品尺寸
POE-PD04S+產品標準及硬體規格
| 標準規範 | IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2500/5000BASE-T IEEE802.3at Power over Ethernet (PoE+) IEEE802.3af Power over Ethernet (POE) |
| 網路媒介 | 10BASE –T: UTP Cat. 3 or up
100BASE-TX : UTP Cat. 5 or up 1G/2.5G/5GBASE-T : UTP Cat.5e or up |
| 資料傳輸速率 | 10M/100M/1G/2.5G/5G (Half-duplex),
20M/200M/2G/5G/10G (Full-duplex) |
| 資料PIN | PIN 1/2,3/6 & 4/5, 7/8 |
| 電源PIN | End-span (Type-A): PIN 1/2,3/6 ;
Mid-span (Type-B): PIN 4/5,7/8 |
| 資料輸入來源 | Connects PC/HUB/Switch |
| 埠數介面 | RJ-45 x1 : 電源 + 資料 輸入 ,
RJ-45 x1 : 資料輸出 |
| ESD突波保護 | 支援ESD靜電放電保護及乘載放電防突波設計 |
| 環境及特性 | |
| 最大電源輸出 | 27Watts |
| 電源輸出介面 | DC-Jack : 可輸出供電至 12V 或19V 或 24V DC In 之非PoE 受電裝置 |
| 電源需求 | Active 或Passive PoE 802.3af/at Power Source |
| POE 輸入電壓 | 44V~57V |
| DC 輸出電壓模式 | 支援12V / 19V /24V 三種可調整節層次模式 |
| DC 輸出電流 | Max 12V/2.25A , 19V/1.42A, 24V/1.125A |
| LED 燈號顯示 | DC Output LED x3 : 12V or 19V or 24V |
| 操作溫度 | 0° to 50° C |
| 儲存溫度 | -40° to 70° C |
| 操作濕度 | 10% to 90% 非凝結狀態 |
| 儲存濕度 | 5% to 90% 非凝結狀態 |
| 尺寸 ( W x H x D ) | 84.5 x 80 x 39.5 mm |
| 重量 ( g ) | 100.2g |
| 外殼材質 | ABS |
| 生產區域 | TW |
| 安全規範 | FCC ,CE, RoHs compatible |
| 包裝內容 | |
| POE-PD04S+本體 | x 1 |
| DC to DC (內徑 2.1mm PHY) cable 電源用線 | x 1 |
| 快速安裝使用手冊 | x 1 |
| 產品保證卡 | x 1 |
