描述
※此產品出貨交期為7日，敬請知悉。
產品特色
- 支援IEEE 802.3 10Base-T，IEEE 802.3u 100Base-TX，IEEE802.3ab 1000Base-T，IEEE 802.3bz 2.5G BASE-T，IEEE 802.3at PoE+ 及IEEE-802.3af PoE 等標準規範。
- 內建硬體交換器控制晶片。
- 支援1/2.5Gbps Multi Gigabit RJ45 乙太網路傳輸能力。
- 支援4 埠10/100/1000/2500Mbps Auto-Negotiation 流量調變功能。
- 支援網路介面Auto MDIX 功能，IEEE 802.1x 及back pressure 流量控制 (flow control) 。
- 提供無阻塞 (Non-blocking) 及 & Non-head-of-line blocking full-wire speed forwarding。
- 支援Switch 交換式4 個PoE 負載測試通道，每個通道可支援最大25.5Watt PoE 負載測試。
- 支援 3 個PD Class 等級測試規範 : PD Class 2 (7Watt)、Class 3 (12.95Watt) 及 Class 4 (25.5Watt) ，且LED 可顯示負載等級。
- 支援PoE End-span (Type-A)及Mid-span (Type-B) 的連接方式，以應對不同的PoE PSE 設備。
- 支援 PD Class 等級切換功能，使用 DIP Switch 可切換為PD Class 2 (7Watt) , Class 3 (12.95Watt) 及 Class 4 (25.5Watt) 三個等級。
- 高可靠性金屬外殼設計，支援19” 機架安裝。
產品應用
CERIO TD-04AT-S PoE PD 測試負載器是一款專門用於測試驗證PoE 供電系統的設備，主要用於測試PoE 供電網路設備的性能與可靠性。此PoE PD 測試負載器可應用於各種場合，例如：
- 單位測試驗收：在POE 普及與廣泛應用之下，各系統單位可自行預先對設備進行驗收甚至後續的基本維護，對於網管系統中心管理員無疑是一個測試驗證與驗收的工具實用利器。
- 網路環境測試：在網路建構應用和調試過程中，使用PoE PD 測試負載器對PoE 供電網路設備進行測試，可確保其能夠正常運行，大大降低系統建置與人工成本並增強網路的安全性。
- 生產單位測試：在PoE 供電網路設備生產過程中，使用PoE PD 測試負載器可對其進行全面性測試，確保其性能和可靠性達到客戶要求，並可提升生產效率及優化生產程序以降低生產成本。
- 研發單位測試：使用PoE PD 測試負載器，可協助研發人員在產品的驗證與測試獲得快速且準確的測試結果。
- 故障排除檢測：在PoE 供電系統出現故障時，使用PoE PD 測試負載器對相關設備進行測試，以找出故障原因，並進行修復，幫助系統維護人員盡速排除故障並降低時間與人力成本的支出。

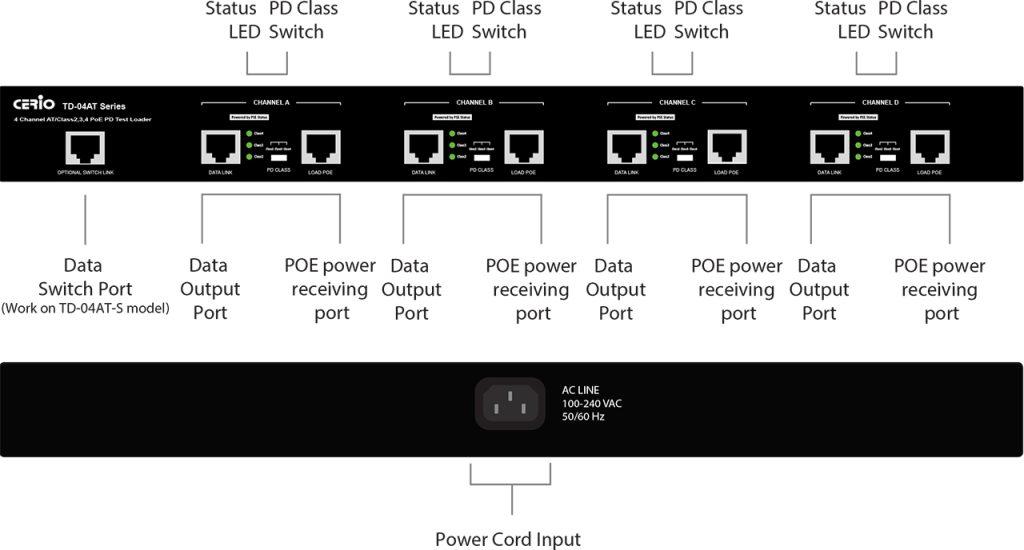

硬體外觀
TD-04AT-S 產品標準及硬體規格
| 標準規範 | IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3bz 2500Base-T, IEEE 802.1x Flow Control, IEEE 802.3af Power over Ethernet (POE), IEEE 802.3at Power over Ethernet (POE+) |
| 埠數 | 4 埠 RJ-45 10/100/1000/2500Mbps 資料連接埠
4 埠 RJ-45 PoE PD 埠 1 埠 RJ45 Switch 連接埠 |
| 存取方式 | CSMA / CD |
| 傳輸媒介 | 10BASE –T: UTP Cat. 3 or up
100BASE-TX: UTP Cat. 5 or up 1000BASE-T: UTP Cat. 5 or up 2500BASE-T: UTP Cat. 5e or up |
| 傳送方式 | Store and Forward |
| MAC 位址大小 | 16K |
| 緩衝區暫存大小 | 12Mb |
| Jumbo Frame 巨大封包 | 支援12K 巨大封包傳輸格式 |
| 資料傳輸速率 | 10/100/1000/2500Mbps (Half-duplex),
20/200/2000/5000Mbps (Full-duplex) |
| Auto MDI/MDIX | Yes |
| 內建傳輸速度 | 25Gbps |
| PoE 過電種類 | End-span (Type-A): PIN 1/2,3/6
Mid-span (Type-B): PIN 4/5,7/8 |
| 資料PIN | PIN 1/2,3/6 & 4/5,7/8 |
| 電源 PIN | PIN 1/2,3/6 或 4/5,7/8 (Power + Data Pin) |
| DIP Switch | 4 組 測試通道皆支援DIP Switch 可切換 PD Class (C2/AF , C3/AF, C4/AT) 三個負載等級 |
| LED 燈號顯示 | Class2/AF (7W) 輸出 : 狀態 x 4組
Class3/AF (12.95W) 輸出: 狀態 x 4組 Class4/AT (25.5W) 輸出 : 狀態 x 4組 |
| 環境及特性 | |
| PSE 測試適用型態 | Active POE IEEE 802.3 af
Active POE IEEE 802.3 at Passive POE |
| PSE 輸入電壓 | 44~57V |
| POE電源輸出 | 7 +/- 1W
12 +/- 1W 25 +/- 1W |
| 單特徵PD拓撲 (Single Signature PD)/Max. Power | Class 2 : 7W
Class 3 : 12.95W Class 4 : 25.5W |
| 操作溫度 | 0° to 40° C |
| 儲存溫度 | -40° to 70° C |
| 操作濕度 | 10% to 90% 非凝結狀態 |
| 儲存濕度 | 10% to 90% 非凝結狀態 |
| 尺寸 ( W x H x D ) | 441 x 281 x 44 mm |
| 重量 | 3.72 |
| 生產區域 | TW |
| 包裝內容 | |
| TD-04AT-S 本體 | x 1 |
| 簡易操作使用手冊 | x 1 |
| 電源線 | x 1 |
| 19”機架套件 | x 1 |
| 產品保證卡 | x 1 |
